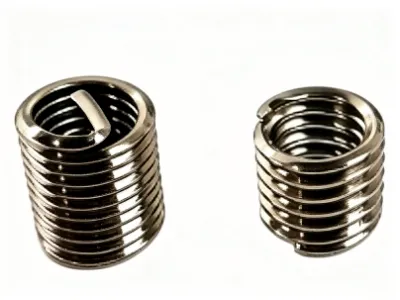

钢丝螺套简介

📄 下载钢丝螺套产品方案PDF

一种新型的内螺纹紧固件｡由高强度不锈钢钢丝制成的嵌入式螺纹增强元件｡其各项性能均优于直接攻丝形成的内螺纹｡用于修复或增强软材料(如铝､镁､塑料)的螺纹孔,使其具备高强度､耐磨损､防松动的特性｡

产品优势

1､钢丝螺套轻而强,通常由硬化不锈钢304材料制成,材料硬度HRC43-50,材料强度一般不低于1370Mpa｡

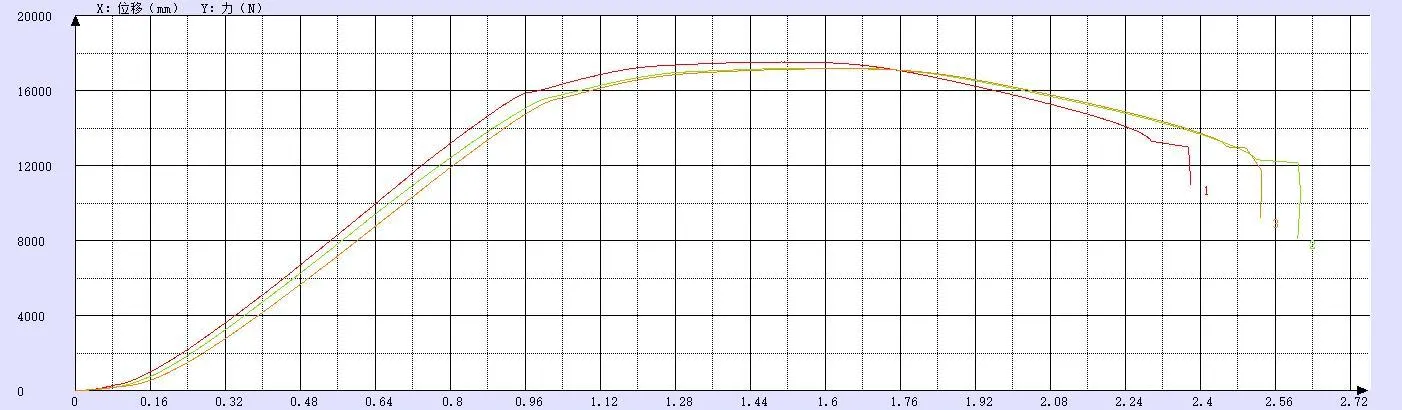

钢丝螺套材料抗拉强度试验图

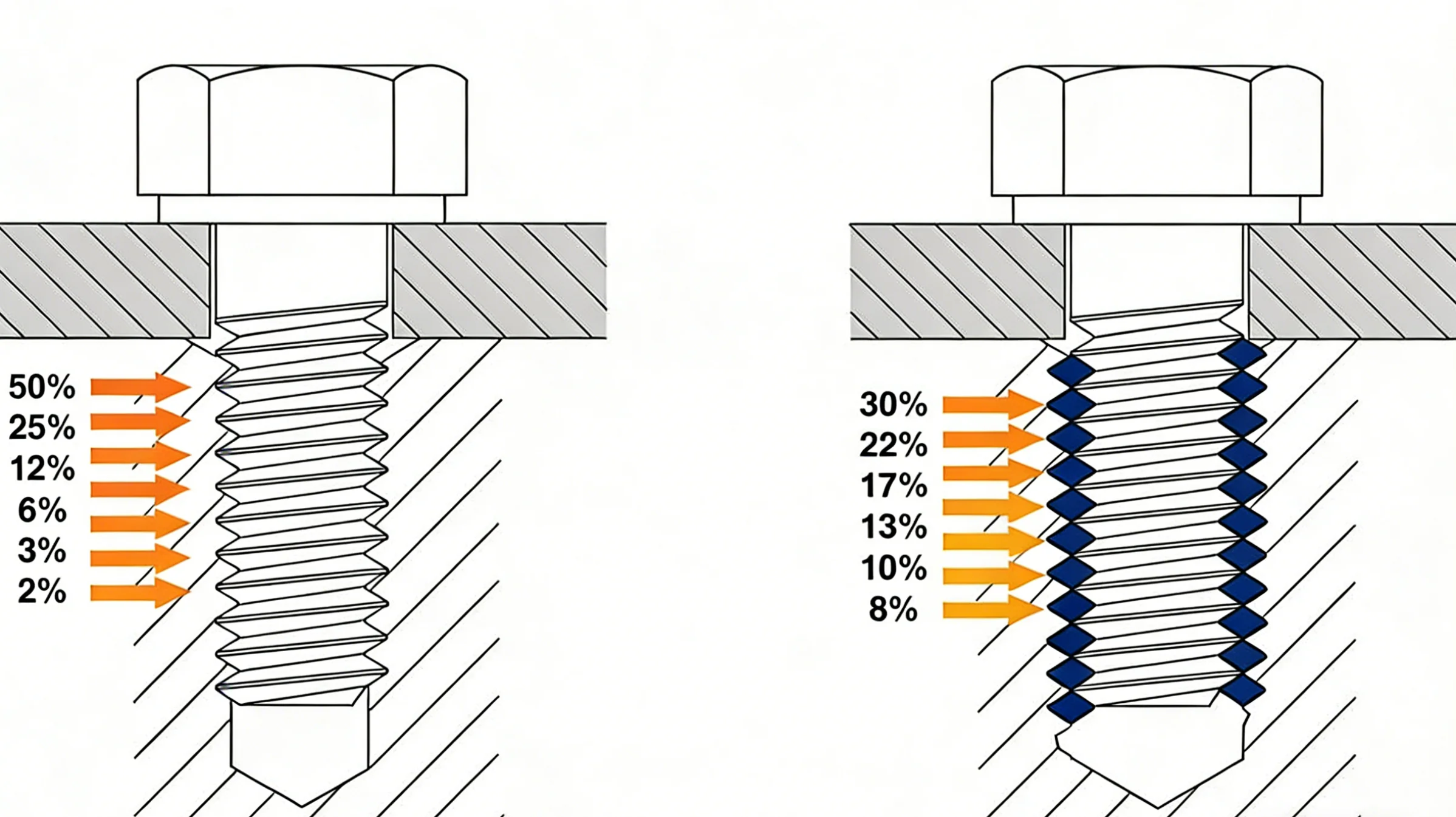

2､钢丝螺套可以有效提升轻合金(镁､铝等)材料的内螺纹强度至12级,同时钢丝螺套的使用能让内螺纹的受力更均匀,通常没有安装螺套的时候第一颗螺纹承受50% 的力｡

标准螺纹孔　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　配钢丝螺套螺纹孔

这两个优势可以让施加钢丝螺套的轻合金螺纹孔可以适配8.8级以上的高强度螺栓｡

钢丝螺套工作方式

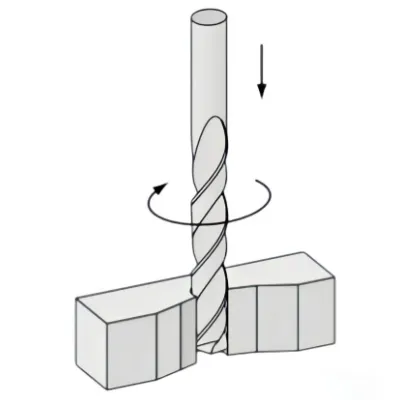

1. 钻孔：使用普通丝锥,注意直径的选取｡如可避免,避免反沉孔｡

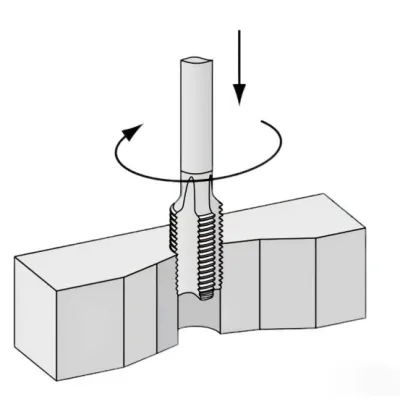

2. 攻螺纹：使用正确的丝锥,对所选螺纹尺寸的基体螺纹进行攻丝｡

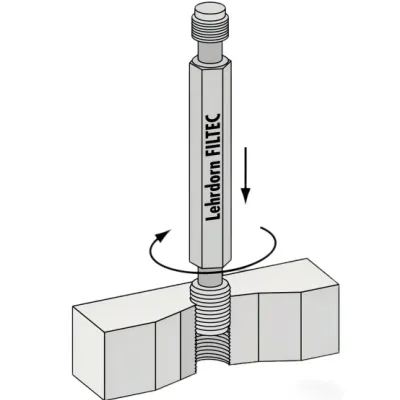

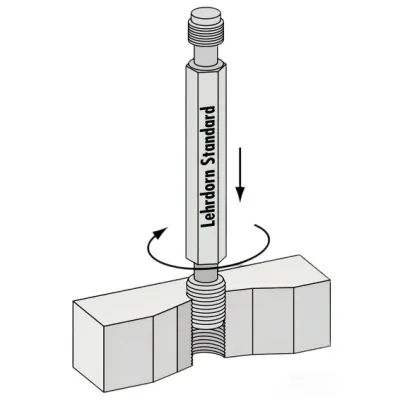

3. 检查螺纹：若需检查基体螺纹,可使用量规进行检测｡

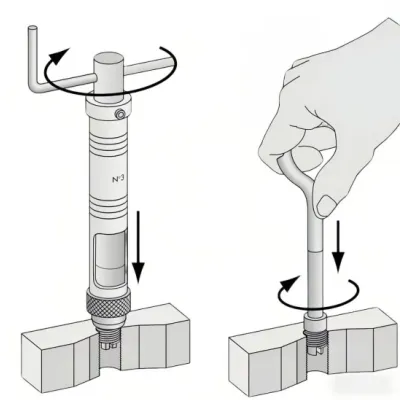

4. 安装：钢丝螺套可直接旋入基体螺纹｡螺套的末端应至少旋入料表面下方1/4圈｡

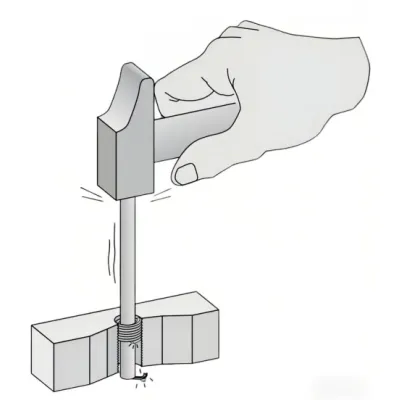

5. 去尾：若为通孔,使用断尾器折断尾柄｡对于盲孔中的钢丝螺套,若考虑最大旋入深度,尾柄可保留在原位｡

6. 检查：移除断尾后,可再次检测｡

注:无尾螺套可省略步骤5

产品安装注意事项

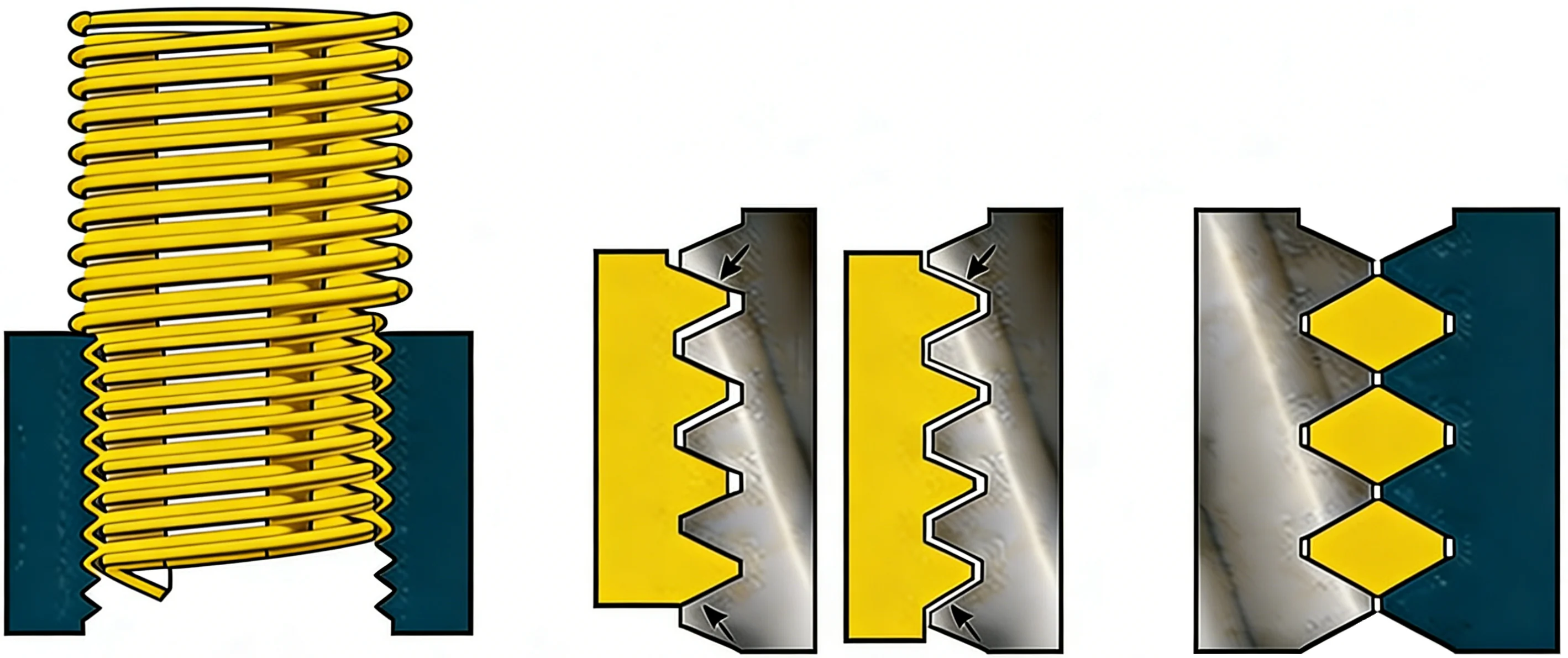

安装到一半位置　　　　　　　　　　　　　　　　　　　　　　　　　角度问题和螺距问题　　　　　　　　　　　　　　　　　　　安装完成位置

安装的关键是垂直旋入、工具匹配、到位停稳

1､定位旋入:将螺套装入专用扳手,对准已攻好丝的基体孔,垂直旋入,使螺套部分进入｡

2､规避错误:如图所示,必须保证扳手垂直,避免“角度问题”导致歪斜;同时必须使用匹配螺距的丝锥,避免“螺距问题”导致无法旋入或跳牙｡

3､安装到位:如图所示,螺套旋入至规定深度(通常为孔口预留约一个螺距),此时尾柄外露,准备后续处理｡

工具展示

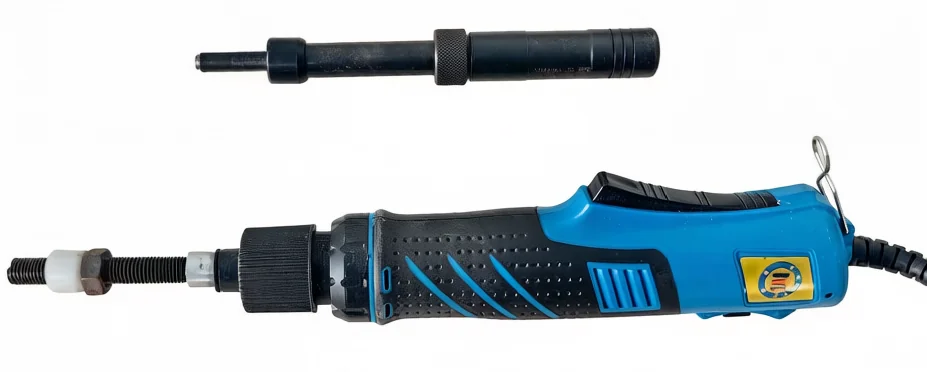

安装工具

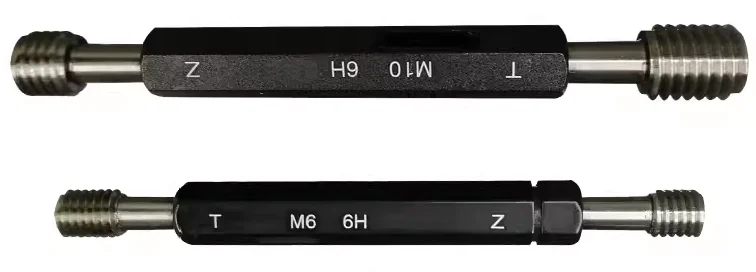

检验工具

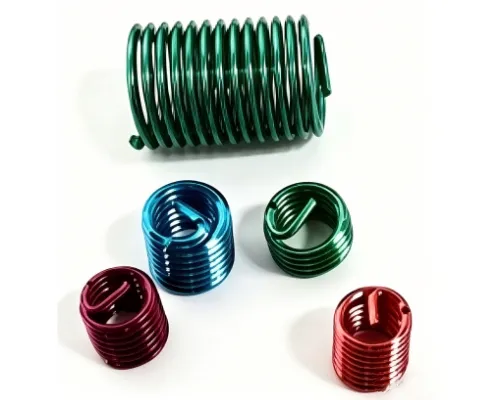

产品特性

1､材质有不锈钢SUS304 和SUS316,磷青铜,也有耐高温的INCONEL镍｡

2､表面处理有润滑和镀锡､镀锌､镀银(高温需求)等｡

3､尺寸从M2 到M4｡

4､螺牙包含粗牙和细牙｡

5､长度有1D､1.5D､2D､2.5､3D,5种常规规格,也可以根据需要定制长度规格｡

6､形式有常规和防松两种｡

7､样式有2种,有尾和无尾

8､外观颜色可以根据需要涂红色､绿色等｡

行业应用

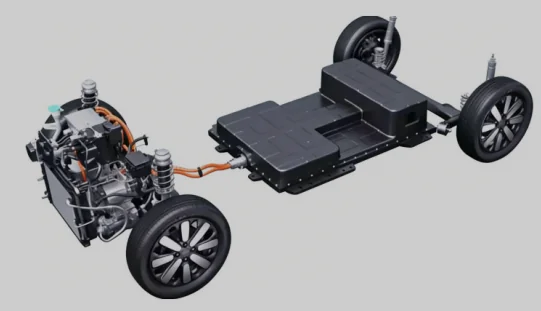

新能源汽车行业

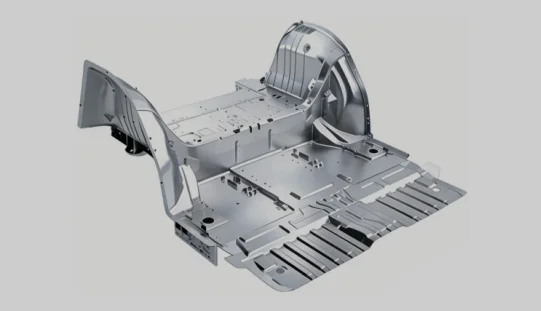

轻合金行业

具身智能行业

HPC AI服务器行业

工业电子行业

消费电子行业

低空经济行业

航空航天行业

钢丝螺套标准

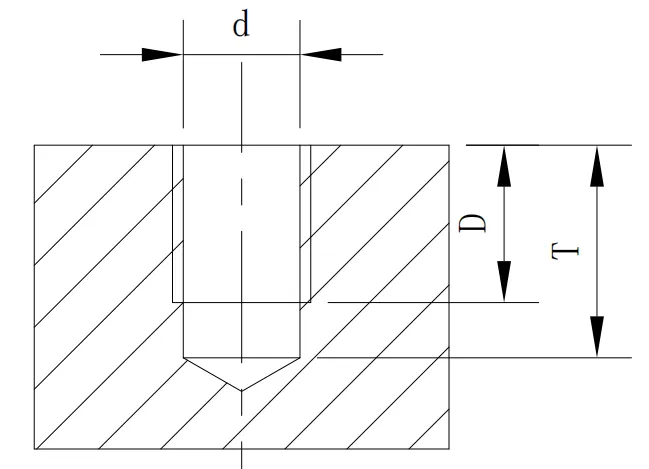

表1 公制螺纹底孔牙深明细表

公制粗牙	牙距	底孔径d	钻孔深度T	螺纹深度D	公制细牙	牙距	底孔径	钻孔深度	螺纹深度
M2.0	0.4	1.6	6	4	M2.5	0.35	2.2	6	4
M2.2	0.45	1.75	6	4	M3.5	0.35	2.7	8	6
M2.3	0.45	1.9	6	4	M4.0	0.5	3.5	9	7

钢丝螺套标准
表2 GB/T 24425.1-2009 钢丝牙套参数---(粗牙螺纹)

钢丝螺套规格	引导尺寸dy		自由状态直径Dz		公称长度 n*p	自由状态回数N (min)		安装后长度
钢丝螺套规格	min	max	min	max	公称长度 n*p	min	max	min	max
M2			2.53	2.7	1d	3	3.4	1.6	1.8
					1.5d	5.3	5.6	2.6	2.8
					2d	7.6	7.9	3.6	3.8
					2.5d	9.9	10.2	4.6	4.8
					3d	12.2	12.4	5.5	5.8
M2.5			3.2	3.7	1d	3.3	3.8	2.05	2.375
					1.5d	5.9	6.3	3.3	3.525
					2d	8.5	8.8	4.55	4.775
					2.5d	11.1	11.4	5.8	6.025
					3d	13.6	13.9	7.05	7.275
M3			3.8	4.35	1d	3.6	4.3	2.5	2.75
					1.5d	6.3	7.1	4	4.25
					2d	9	9.8	5.5	5.75
					2.5d	11.8	12.6	7	7.25
					3d	14.5	15.3	8.5	8.75
M4			5.05	5.6	1d	3.6	4.2	3.3	3.65
					1.5d	6.3	6.9	5.3	5.65
					2d	9.1	9.5	7.3	7.65
					2.5d	11.8	12.2	9.3	9.65
					3d	14.4	14.9	11.3	11.65
1.5d	6.8	7.6	6.7	7.1
2d	9.6	10.6	9.2	9.6
2.5d	12.4	13.5	11.7	12.1
1.5d	6.5	7.3	8	8.5
2d	9.2	10.2	11	11.5
2.5d	12	13	14	14.5
3d	14.6	15.8	17	17.5
1.5d	7.9	8.8	9.5	10
2d	11	12.1	13	13.5
2.5d	14.2	15.4	16.5	17
3d	17.3	18.7	20	20.5
1.5d	7.3	8	10.75	11.375
2d	10.3	11.1	14.75	15.375
2.5d	13.3	14.1	18.75	19.375
3d	16.4	17.2	22.75	23.375
2d	11	11.6	18.5	19.25
2.5d	14.2	14.8	23.5	24.25
3d	17.3	18	28.5	29.25
1.5d	8.1	8.7	16.25	17.125
2d	11.3	12	22.25	23.125
2.5d	14.6	15.3	28.25	29.125
3d	17.8	18.6	34.25	35.125
1.5d	8.3	8.9	19	20
2d	11.6	12.3	26	27
2.5d	14.9	15.6	33	34
3d	18.2	19	40	41
1.5d	9.8	10.3	22	23
2d	13.6	14.2	30	31
2.5d	17.4	18	38	39
1.5d	8.6	9.5	24.5	25.75
2d	12.1	13	33.5	34.75
2.5d	15.5	16.5	42.5	43.75
3d	18.9	20	51.5	52.75
1.5d	9.7	10.7	27.5	28.75
2d	13.5	14.6	37.5	38.75
2.5d	17.3	18.4	47.5	48.75
3d	21.2	22.3	57.5	58.75
1.5d	10.9	11.9	30.5	31.75
2d	15.1	16.1	41.5	42.75
2.5d	19.3	20.4	52.5	53.75
3d	23.5	24.6		64.75
2.5d	17.4	18.3	57	58.5
3d	21.3	22.2	69	70.5
1.5d	11.1	12.2	37.5	39
2d	15.5	16.7		52.5
2.5d	19.3	20.4	64.5	66
3d	23.9	24.7	78	79.5
1.5d	10.6	11.3	41.5	43.25
2d	14.4	15.4	56.5	58.25
2.5d	18.7	19.2	71.5	73.25
3d	22.8	23.4	86.5	88.25
1.5d	11.8	12.9	46	47.75
2d	16.3	17.6	62.5	64.25
2.5d	20.8	21.3	79	80.75
1.5d	11.2	11.9	50	52
2d	15.5	16.3	68	70
2.5d	19.7	20.3	86	88
3d	24	24.6	104	106
1.5d	12.3	13	54.5	56.5
2d	17	17.7	74	76
2.5d	21.6	22.1	93.5	95.5
3d	26.2	26.8	113	115

特殊定制钢丝螺套
表3 特殊定制钢丝牙套参数---(粗牙螺纹)

钢丝螺套规格	公称长度 n*p	网数N	自由状态直径Dz	颜色	有尾/无尾
M4	1d	3.6-4.2	5.05-5.6	绿色	有尾
M4	3d	14.4-14.9	5.05-5.6	本色	有尾
1.5d	6.75-7.25	6.28-6.8	绿色	有尾
1.5d	6.8-7.6	6.15-6.54	绿色	有尾
1.5d	/	/	本色	无尾
2d	9.45-9.7	6.35-6.6	绿色	有尾
2d	9.6-10.6	6.35-6.4	本色	有尾
2d	/	/	本色	无尾
2d	9.2-10.2	7.5-7.55	本色	有尾
1.5d	/	/	红色	有尾
1.5d	7.3-8.0	9.85-10.35	本色	有尾
2d	10.3-11.1	9.85-10.35	本色	有尾
2.5d	13.3-14.1	9.85-10.35	绿色	有尾
2d	11-11.6	12.1-12.8	绿色	有尾
3d	20.2-21.6	11.87-12.65	绿色	有尾

注：表 2 表 3 图见此图

钢丝螺套标准

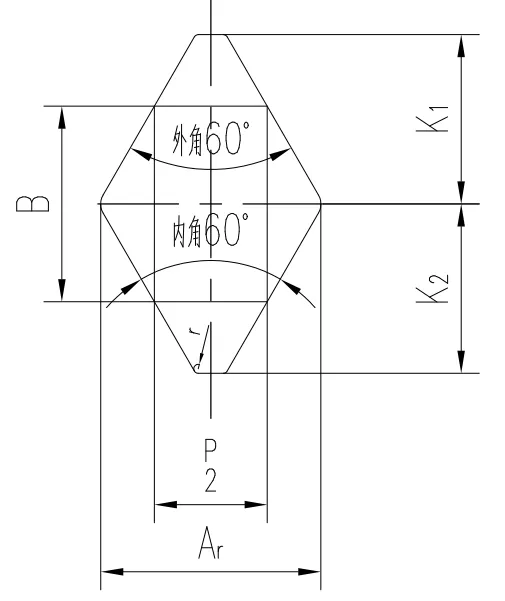

表4 GJB 119.4A-2001 钢丝牙套参数

螺距P (mm)	B(mm)基本尺寸	B上偏差 (μm)	B下偏差 (μm)	K1(mm)基本尺寸	K下偏差 (μm)	K2(mm)基本尺寸	K2下偏差 (μm)	A min (mm)
0.4	0.26	0	-10	0.26	-50	0.217	-20	0.32
0.45	0.292		-10	0.292	-50	0.244	-20	0.36
0.5	0.325	0	-10	0.325	-60	0.271	-25	0.4
0.7	0.455	0	-10	0.455	-60	0.379	-25	0.56
0.8	0.52	0	-12	0.52	-60	0.433	-40	0.64
1	0.65	0	-12	0.65	-90	0.541	-40	0.8
1.25	0.812	0	-12	0.812	-90	0.677	-55	1
1.5	0.974	0	-13	0.974	-120	0.812	-55	1.2
1.75	1.137	0		1.137	-120	0.947	-70	1.4
2	1.299	0	-13	1.299	-120	1.083	-70	1.6
2.5	1.624	0	-13	1.624	-160	1.353	-100	2
3	1.949	0	-13	1.949	-160	1.624	-100	2.4
3.5	2.273	0	-13		-200	1.894	-120
4	2.598	0	-13	2.598	-200	2.165		3.2
